液砖压机液压系统蓄能器的重要作用分析和故障的诊断与排除

作者:mingze  来源:mingze  时间:2014-09-25 14:52:36  点击次数:3600

液压砖机

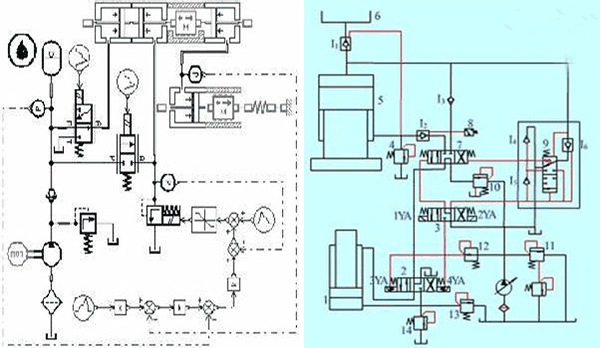

液压机蓄能器结构图与故障诊断图

活塞式储能器


  液压砖机蓄能器是液压气动系统中的一种能量储蓄装置。它在适当的时机将系统中的能量转变为压缩能或位能储存起来,当系统需要的时,又将压缩能或位能转变为液压或气压等能而释放出来,重新补供给系统。当系统瞬间压力增大时,它可以吸收这部分的能量。保证整个系统压力正常。

  蓄能器也可用来吸收液压泵的压力脉动或吸收系统中产生的液压冲击压力。蓄能器中的压力可以 用压缩气体、重锤或弹簧来产生,相应地蓄能器分为气体式、重锤式和弹簧式。气体式蓄能器中的气 体与液体直接接触者,称为接触式,其结构简单,容量大,但液体中容易混入气体,常用于水压机上 。气体与液体不接触的称为隔离式,常用皮囊和隔膜来隔离,皮囊体积变化量大,隔膜体积变化量小 ,常用于吸收压力脉动。重锤式容量较大,常用于轧机等系统中,供蓄能用。

蓄能器的功能分类

  液压砖机蓄能器的功能主要分为存储能量、吸收液压冲击、消除脉动和回收能量四大类:

  第一类:存储能量

  这一类功用在实际使用中又可细分为:①作辅助动力源,减小装机容量;②补偿泄漏;③作热膨 胀补偿;④作紧急动力源;⑤构成恒压油源。

  第二类:吸收液压冲击

  换向阀突然换向、执行元件运动的突然停止都会在液压系统中产生压力冲击,使系统压力在短时 间内快速升高,造成仪表、元件和密封装置的损坏,并产生振动和噪声。为保证吸收效果,蓄能器应 设置在冲击点附近,所以蓄能器一般装设在控制阀或液压缸等冲击源之前,可以很好地吸收和缓冲液 压冲击。

  第三类:消除脉动、降低噪声

  对于采用柱塞泵且其柱塞数较少的液压系统,泵流量周期变化使系统产生振动。装设蓄能器,可 以大量吸收脉动压力和流量中的能量,在流量脉动的一个周期内。瞬时流量高于平均流量的部分油液 被蓄能器吸收,低于平均流量部分由蓄能器补充,这就吸收了脉动中的能量,降低了脉动,减小了对 敏感仪器和设备的损坏程茺。

  第四类:回收能量

  用蓄能器回收能量是目前研究较多的一个领域。能量回收可以提高能量利用率,是节能的一个重 要途径。蓄能器因为可以暂存能量,所以可以用来回收多种功能、位置势能。这方面的主要研究有: ①回收车辆制动能量;②回收工程机械动臂机构位能;③回收液压挖掘机转台制动能量;④回收石油 修井机及钻机管下落重力势能;⑤回收电梯下行重力势能。

液压系统蓄能器的重要作用

  1、蓄能器用于间歇型机械的冷挤压成型机液压系统,可以储存在执行器间歇或低速运动时液压泵输 出的油液,并在执行器快速运动需要大流量时,作为辅助能源与液压泵一起向系统提供油液,从而实 现了油液泵及整个液压装置的小型化,达到了节能目的。

  2、液压换向阀快速启闭和负载的骤然变化,系统会产生冲击压力,宠儿导致振动和噪声,甚至损坏 机器。蓄能器能缓和,吸收这些流体的冲击压力。

  3、蓄能器吸收和减小各种液压泵的流量脉动和压力脉动,从而降低系统噪声和振动。

  4、蓄能器具有气体弹簧的作用,可用于吸收车辆等行走机械机身和车轮之间的振动。

  5、蓄能器可把立置执行器(液压缸)及其负载下降时的重力势能吸收转化为液压能进行存储,同时 产生限速阻力;立置执行器上升时,蓄能器释放原吸收能量,与泵一起向液压缸供油,从而实现了平 衡和节能。

  6、在执行器锁紧回路力的液体,随着温度变化而膨胀或缩小,它的压力也上升或下降,会引起回路 故障或机械孙华。蓄能器能够吸收或补充这种因温度变化而导致的油量变化。

  7、在工件压力机液压泵夹紧时卸载的液压回路中,蓄能器可保持执行器所需的压力,以补偿液压泵 卸载时系统所产生的泄漏。

隔膜式蓄能器的常见故障

  1、隔膜折断

  隔膜折断现象对高频工作下的蓄能器而言是经常发生的,也有的折断现象是蓄能器刚一使用就立即折 断其主要原因是:

  (1)橡胶弹性差、抗拉强度低;

  (2)橡胶隔膜壁厚变化不均匀;

  (3)充气压力大小影响;

  (4)橡胶老化,生产厂家长期存放。

  2、漏气

  液压成型机蓄能器漏气主要发生在两处:一处是充气阀密封不好,另一处是在橡胶隔膜底部金属 铆接处,漏气的主要原因是蓄能器在工作一段时间后,由于蓄能器总是处于充液与放液交替的变化过 程中,加之系统中工作机构的压力冲击,不可避免地出现振动,因而使以上两处的螺纹联接或铆接产生动,造成密封能力下降。

蓄能器的故障的诊断与排除

  液压砖机蓄能器是液压系统中常用的辅助装置,在液压系统中主要起贮存和释放压力能的作用,还 可作为吸收及消除压力脉动的装置来使用蓄能器种类很多,隔膜式蓄能器与活塞式、皮式蓄能器相比 ,具有体积小、重量轻、响应快等特点,因此被广泛应用随着工业的发展及工作频率的提高,对隔膜 式蓄能器的要求也愈来愈高,因此蓄能器也易因故障而失效。 液压砖机液压系统蓄能器的重要作用分析中,我们都明确的了解了其功能特性,但是蓄能器极易因 故失效,因此蓄能器在使用过程中,需防振、防高温、防污染、防泄漏,要定期对气囊进行气密性检 查及其他方面的检查。因此,日常检查与维护保养不可少。日常检查即用目视、听觉和手摸及仪表等 简单的方法进行外观及状态的检查,检查时既要检查局部也要注意设备整体。在检查中发现的异常情 况,对妨碍蓄能器继续工作的应作应急处理;对其他的则应仔细雨观察并记录,到定期维护时予以解决。

  一些损坏的零部件也需要及时更换。主动维护是继故障维修、预防维修、状态维修后,国际上近 几年来提出的一种新的设备管理理论。它的定义是:对导致设备损坏的根源性参数进行修复,从而有 效地防止失效的发生,延长设备的使用寿命。主动维护是在设备磨损之前针对其根源问题采取的措施 ,有效地控制磨损及失效的发生,从而大幅度地延长修理周期。主动维护不但为液压设备与元件可造 运行提供保障,同时可大幅度降低维修成本。
