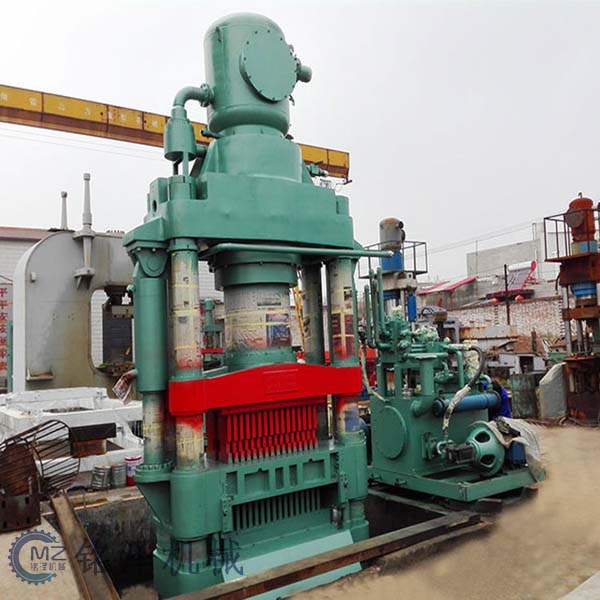

液压制砖机液压系统和布料系统介绍

液压砖机的液压系统是其核心组成部分，负责提供稳定的成型压力，确保砖坯的高质量压制。以下从系统组成、工作原理、技术特点及维护要点四个方面进行详细介绍：

一、系统组成

液压砖机的液压系统通常由以下核心部件构成：

1. 动力元件
   • 液压泵站：包括电动机、柱塞泵（或变量泵）、油箱、冷却器、滤油器等。电动机驱动泵站产生高压液压油，为系统提供动力。例如，某型号设备采用双200ml/转斜轴式轴向柱塞定量泵，配合机械飞轮储能，实现高效节能。
2. 执行元件
   • 液压缸：分为主油缸和辅助油缸。主油缸通过活塞运动对砖坯施加压力，辅助油缸负责模具的顶出、布料等动作。部分机型采用倒置主油缸结构，增加施压面积并降低设备高度。
3. 控制元件
   • 液压阀：包括方向控制阀（如电磁阀）、压力控制阀（如比例压力阀）、流量控制阀（如节流阀）等。这些阀件组成集成块，实现系统压力调节、顶模布料、压制循环等功能。例如，通过比例压力阀可设定多次加压压力，满足不同砖型的工艺需求。
4. 辅助元件
   • 油箱：储存液压油，并配备油温自动调节装置（如冷却器、加热器）和多重过滤系统，确保油液清洁度。
   • 管路与接头：采用高强度油管和密封接头，减少泄漏风险。
   • 传感器：如压力传感器、位移传感器，实时监测系统状态并反馈至控制系统。

二、工作原理

液压砖机基于帕斯卡原理，通过液压系统将机械能转化为压制力，具体流程如下：

1. 动力传输：电动机驱动液压泵，将液压油从油箱吸入并加压，输送至液压缸。
2. 压力控制：通过比例压力阀和流量阀调节液压缸的压力和速度，实现砖坯的分级加压（如预压、主压、保压）。
3. 动作执行：主油缸推动活塞向下运动，对模具内的原料施加高压，使其密实成型；辅助油缸完成顶模、布料、脱模等动作。
4. 循环控制：PLC控制系统根据预设参数，协调各液压阀的开关时序，实现全自动生产循环。

三、技术特点

1. 高效节能
   • 采用变量泵或双泵供油系统，根据负载需求自动调节流量，减少能量浪费。例如，某机型通过加压供油与卸荷间歇式工作方式，降低功率消耗40%。
2. 压力稳定
   • 比例压力阀和蓄能器的应用，确保压制过程中压力波动小于±0.5MPa，提升砖坯强度一致性。
3. 高精度控制
   • 结合位移传感器和PLC系统，实现压制速度与压力的闭环控制，满足高档瓷砖等复杂砖型的排气与成形需求。
4. 模块化设计
   • 液压阀块采用集成化设计，便于维护和功能扩展；主油缸与机架结构优化，减少弹性变形，提高整机刚性。

四、维护要点

1. 油液管理
   • 定期更换液压油（通常每5000工作小时），并清洁油箱和滤油器，防止油液污染导致阀件卡滞或磨损。
2. 密封件检查
   • 定期检查液压缸密封圈、管路接头等部位，及时更换老化或损坏的密封件，避免漏油。
3. 冷却系统维护
   • 清洁冷却器散热片，确保油温控制在40-60℃范围内，防止油液氧化或粘度下降。
4. 参数校准
   • 定期校验压力传感器和位移传感器的精度，确保控制系统数据准确，避免因信号偏差导致砖坯质量波动。
   •


   • 液压砖机的布料系统是影响砖坯质量、生产效率及原料利用率的核心模块，其作用是将混合好的原料均匀、精准地填充至模具型腔内，为后续高压成型提供基础。以下从系统组成、工作原理、技术特点及维护要点四个方面进行详细介绍：

     一、系统组成

     液压砖机的布料系统通常由以下核心部件构成：

     1. 储料斗
        • 用于暂存混合好的原料，容量根据设备规格设计（如小型机为0.5m³，大型机可达3m³），底部配备振动器防止原料结块。
     2. 布料小车
        • 移动式结构，通过导轨在模具上方往复运动，将原料从储料斗均匀铺撒至模具型腔。部分机型采用双布料小车设计，提升布料效率。
     3. 布料机构
        • 旋转布料器：通过电机驱动旋转盘，将原料呈螺旋状抛撒，适用于生产透水砖等需多层分布的砖型。
        • 刮料板：固定于布料小车底部，通过调整角度和高度控制铺料厚度（精度±1mm），确保砖坯密度均匀。
        • 振动器：安装在布料小车或刮料板上，通过高频振动（频率50-120Hz）使原料充分填充模具角落，减少空洞。
     4. 驱动系统
        • 采用伺服电机或变频电机驱动布料小车，配合齿轮齿条或链条传动，实现精准定位和速度调节（速度范围0.1-1m/s）。
     5. 控制系统
        • PLC集成压力传感器、位移传感器反馈数据，自动调整布料参数（如铺料次数、振动频率），适应不同砖型需求。

     二、工作原理

     布料系统的工作流程通常分为以下步骤：

     1. 原料输送
        • 混合好的原料通过皮带输送机或螺旋输送机送入储料斗，振动器启动防止原料堆积。
     2. 布料小车定位
        • PLC控制布料小车移动至模具正上方，通过伺服电机精确停位（定位精度±0.5mm）。
     3. 分层布料
        • 首次铺料：布料小车快速移动，刮料板将原料均匀铺撒至模具底层，厚度约占总高度的30%-50%。
        • 振动压实：启动振动器，使原料初步密实，排除空气。
        • 二次铺料：布料小车反向移动，补充剩余原料，刮料板再次整平，确保总厚度符合设计要求。
        • 特殊工艺：生产透水砖时，可通过旋转布料器分多次抛撒不同粒径原料，形成梯度孔隙结构。
     4. 余料回收
        • 布料完成后，多余原料通过回收装置（如吸料管或刮板）返回储料斗，避免浪费。

     三、技术特点

     1. 均匀性控制
        • 采用双刮料板设计，前后板高度差可调（如前板高5mm、后板高3mm），形成“前推后压”效果，消除布料死角。
        • 某企业测试显示，该设计可使砖坯密度标准差降低至0.02g/cm³，强度波动小于5%。
     2. 适应性强化
        • 模块化布料机构支持快速更换（如更换旋转布料器或调整刮料板角度），适应标砖、空心砖、路缘石等多规格生产。
        • 针对高掺量粉煤灰等轻质原料，可通过降低布料速度（至0.3m/s）和增加振动频率（至100Hz）防止离析。
     3. 智能化升级
        • 集成3D视觉系统，实时监测模具内原料分布，自动修正布料路径，减少人工干预。
        • 结合数字孪生技术，在虚拟环境中模拟布料过程，优化参数设置，缩短调试周期。
     4. 节能设计
        • 采用轻量化布料小车（如铝合金材质）和低摩擦导轨，降低驱动能耗；伺服电机根据负载动态调整功率，节能率达20%-30%。

     四、维护要点

     1. 清洁保养
        • 每日生产结束后清理储料斗、刮料板及布料小车上的残留原料，防止硬化堵塞。
        • 定期检查振动器弹簧是否松动，避免振动效果下降。
     2. 磨损件更换
        • 刮料板采用耐磨钢板（如NM400），但长期使用后仍会磨损，需每3-6个月检查厚度，当磨损量超过原尺寸的30%时更换。
        • 导轨滑块每1年更换一次，确保布料小车运行平稳。
     3. 润滑管理
        • 对齿轮齿条、链条等传动部件每2周加注润滑脂（如锂基脂），减少磨损和噪音。
        • 伺服电机轴承每5000工作小时补充润滑油。
     4. 参数校准
        • 定期校验位移传感器和压力传感器精度，确保布料厚度和振动频率控制准确。
        • 每批次原料更换时，重新设定布料参数（如铺料次数、振动时间），避免因原料流动性差异导致质量波动。

     五、应用案例

     • 透水砖生产：某企业采用旋转布料器分三层抛撒原料（底层粗骨料、中层细骨料、表层面层料），配合高频振动（120Hz），生产出的透水砖孔隙率达25%，透水系数3.8×10⁻²cm/s，满足海绵城市建设要求。
     • 高强度砖生产：通过双刮料板分层布料和低速振动（50Hz），使高掺量矿渣砖（矿渣占比70%）密度达2.2g/cm³，抗压强度达45MPa，超过MU20标准。

     液压砖机的布料系统通过精密设计实现了原料的高效、均匀填充，是保障砖坯质量的关键环节。随着智能化技术的发展，未来布料系统将进一步向自适应控制、零废料生产等方向升级，推动行业向高效、绿色方向迈进。
