炉渣制砖的工艺流程和设备配套清单

炉渣制砖的配方比例并非一成不变，制砖机设备而是需要根据炉渣的具体类型（如高炉矿渣、钢渣、垃圾底渣等）以及目标产品（免烧砖、陶瓷砖、砌块等）来进行科学配比。以下为您整理了几种常见且经过验证的炉渣制砖配方比例参考：

1. 免烧炉渣承重砖（常规配方）

这种配方主要利用水泥作为胶凝材料，适合生产建筑承重砖。

• 配方比例：矿渣（水冲渣）占 45% - 70%，尾矿尘泥占 27% - 51%，硅酸盐矿渣水泥（325#以上）占 3% - 14%。
• 工艺特点：混合搅拌后经液压压砖机成型，自然干燥养生3-4天即可出场。冬季生产时若温度低于15℃，则需要进行短暂的蒸养（100℃蒸养5-6小时）。

2. 建筑废渣免烧砖

适合利用建筑垃圾产生的废渣，通过高压压制成型。

• 配方比例：建筑废渣占 36% - 43%，劣等岩石（或石粉）占 44% - 51%，水泥占 12% - 20%，并添加 1% - 2% 的减水剂。
• 工艺特点：在 170 - 200公斤/平方厘米的压力下压制成生坯，在0℃以上的空气中自然养护15天以上即可达到硬度要求。

3. 平炉钢渣空心砌块

钢渣中含有游离氧化钙等成分，需要通过添加辅料激发其水化反应以提高强度。

• 配方比例：平炉钢渣粉占 62% - 65%，粉煤灰（含碳量<5%）占 17% - 20%，高炉重矿渣占 10%，生石灰占 5%，石膏占 3%。
• 工艺特点：加水搅拌后需静置消解12-13小时，再经高压（约23MPa）成型。成型后需进行干热处理或高压蒸汽养护（如174℃恒温10小时），以大幅提升产品的抗压和抗渗性能。

4. 垃圾底渣免烧砖

利用城市垃圾焚烧后的底渣进行资源化利用。

• 配方比例：无机底渣占 65% - 80%，水泥占 10% - 20%，电石渣占 5% - 10%，粉煤灰占 5% - 10%。
• 工艺特点：经过固废干磨、干湿混合后压缩成型并养护，成品可用于城市道路铺设。

5. 炉渣陶瓷砖（需高温烧结）

若生产的是需要入窑烧结的陶瓷砖，配方和工艺则完全不同。

• 配方比例：炉渣占 30% - 50%，挤压泥及回收废料占 20% - 24%，长石占 15% - 22%，粘土占 10% - 24%，县土 1% - 3%，磨粉 1% - 5%。
• 工艺特点：原料需经过球磨、喷雾干燥、布料成型后，施釉并进行高温烧制。该工艺能大量消耗工业废渣，且产品性能指标良好。

生产建议：在实际投产前，建议您先将采购的炉渣送至实验室进行成分化验（特别是检测重金属和放射性），并根据上述参考比例进行小试，以确定最适合您当地原材料的最佳配比。

炉渣制砖的工艺流程主要分为原料预处理、配料搅拌、压制成型、养护四个核心阶段。以下是详细的工艺流程及对应的设备配套清单：

⚙️ 一、 工艺流程详解

1. 原料预处理

   • 破碎与筛分：将大块炉渣通过破碎机处理，并筛分出符合制砖要求的粒度（通常要求最大粒径小于5mm，细颗粒占比较高）。
   • 除杂：通过磁选设备去除炉渣中的铁磁性金属，通过风选或水洗去除塑料、木屑等轻质杂物，保证原料纯净。

2. 配料与搅拌

   • 自动配料：将处理好的炉渣与水泥、粉煤灰、石膏等胶凝材料，按预设配方通过电子配料机进行精确称量。
   • 强制搅拌：将所有原料送入搅拌机，并加入适量水，进行充分、均匀的搅拌，形成适合压制的混合料。

3. 压制成型

   • 布料：搅拌好的混合料通过皮带输送机送至成型主机的布料器，均匀铺入模具。

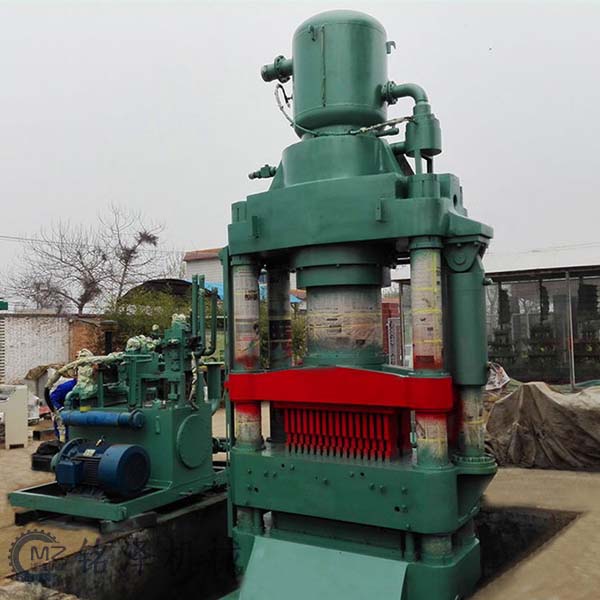

   • 液压压制：在液压静压或“液压+振动”的复合压力下，将模具内的物料压实成型，随后脱模推出砖坯。

4. 码垛与养护

   • 自动码垛：成型的湿砖坯由自动叠板机或码垛机器人抓取，整齐码放在托板或养护架上。
   • 养护：砖坯被叉车运至养护场地，进行自然洒水养护或蒸汽养护，待强度达标后即可出厂。
