卧式液压机

时间:2014-10-03 15:13:08 点击次数:4626

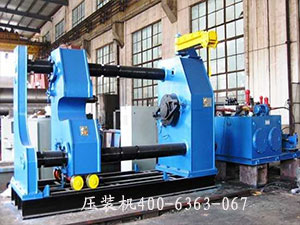

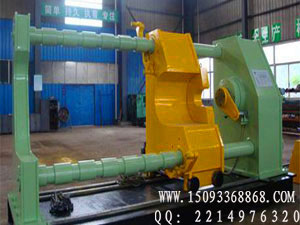

卧式液压机图片

卧式液压机是专门对各种比较大的零部件进行加工成型，以及校直操作的液压机设备。它的机床结构主要是卧式C型机岙，在水平和垂直方向都有工作台。在使用的时候可以对机床的定程，压力和保压时间等参数进行调整。卧式液压机经常会对各类材料进行冲孔加工，以及剪切，拉伸等加工操作，还有是对一些小型零部件进行压装和装配工作，是一种功能非常多的冲床设备，而且还使用了技术先进的子母缸液压回路系统。不然是产生的噪声，或者是设备运行速度，还有电能的消耗情况都要比一般的液压冲床设备好很多，是一种对环境不会造成破坏的新型液压冲床。

卧式液压机产品特点：
1、卧式液压机是将2-20MPA的液体压力作为动力源，然后和三相AC380V 50HZ或三相AC220 60HZ 交流电源进行连接，保证设备的正常运行；
2、传递能量的时候讲液体作为介质，使用了行业先进的子母缸液压回路系统，油温比较的低，空行程速度每秒都是超过150MMde ,工进速度每秒低于30MM；
3、在待机状态下，以及滑块移动的时候所产生的噪声都是在75分贝以内的；
4、液压机的结构是通过整体焊接的坚固开式，这种结构可以让机械设备的钢性更强，另外更有利于操作；
5、设备的控制主要是手动和半自动的两种形式，采用手动的形式可以在压装上模的时候，在行程范围内能够任意的停下，而且还有紧急回升装置，还可以利用红外线装置，对操作者的手起到保护作用；
6、在压装过程中，要控制压床的时候可以利用计时器，还有压力开关，以及位置感应器等装置实现；
7、在调整压装主轴的回身高度的时候可以使用计时器，或者是感应器等装置，可以得到较好的效果；
8、在设备上压力，嗨哟行程和闭合高度等参数调整的时候都不需要非常专业的人士，让液压机的操作更加的便利； 9、液压系统一般都是安装在机架里面的，从外面看上去比较的整洁，而且更加的轻巧，稳重；
10、卧式液压机可以自动的计数，而且也可以根据实际的需要另外安装测力显示器，智能温控仪等装置；
11、这类液压机的机械出力基本上都是在15tf-100tf范围内，产品规格比较的多，能够满足更多的需求。

卧式液压机的作用和优势： 　　
我公司结合可靠性工程在液压系统中应用研究的发展现状,根据315吨卧式液压机的工作原理及工艺步骤要求,采用现代设计方法研制了卧式液压机机新型液压系统,并根据液压机工作特点按工艺步骤建立液压系统的可靠性模型,利用MATLAB软件进行仿真,为液压系统的使用和维护提供依据。
为适应我国机车车辆工业的迅速发展,我厂广大工人、干部和技术人员发扬自力更生、艰苦奋斗的精神,克服了地震灾害所带来的困难,试制成功250吨卧式液压机。该机适用于铁路车辆、机器制造、电机制造等行业作轮与轴过盈配合的压装及拆卸工作。　　
卧式液压机是一种以液体为工作介质，用来传递能量以实现各种工艺的机器。卧式液压机除用于锻压成形外，可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。液压机的规格一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。

卧式液压机组成
卧式液压机机由主机、泵站、电脑控制柜、输送小车、测量系统、卡块等构成。　　
1、主机采用卧式框架结构，由底座、立柱、上下连接横梁和压装液压缸装配而成，其中装配油缸由国内专业液压缸厂家生产，立柱采用表面镀硬鉻，长时间使用不会出现磨损。整体结构运行平稳，不会出现走歪或是顶柱子的现象。行走电机采用变频电机，保证中间横梁稳定行走。　　
2、泵站由液压阀、液压泵、电机、油箱、油管等组成，均由德国生产，保证了设备的使用寿命和长期无故障生产。
3、电气部分是压装机的神经系统，控制设备的启停和行走，电气元件由台达公司生产，质量有保证。　　
4、自动输送小车完成车轴、轮对、制动盘上料到退卸工作位置的操作。　　
5、检测部分采用高精度位移传感器及先进的检测方式保证检测精度。测量系统自动检测车轮内侧距及制动盘内侧距，位移测量采用位移传感器或旋转编码器（具体在设计联络中确定），准确自动实时测量出轮对及制动盘的内侧距，以及车轴的中心位置，并在压装过程中将这些尺寸实时显示在显示屏上。　　
6、卡块是在装配时才会使用，起到了固定中间横梁的作用，上下各一个。　　
使用我公司生产卧式轮轴压装机不仅可以很轻松的装配零部件，还可以拆掉不合格的产品，大大降低了劳动强度，保证了产品的质量，倍受大型电机、大型液压机生产厂家的信赖。

卧式液压机性能特点：
1、框架式结构，刚性好、精度高；结构紧凑、性价比高经济适用。
2、液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。
3、新型油缸密封元件，可靠性强，寿命长。
4、拉伸、压边滑块可连成一体，实现单动工艺动作。
5、导轨自动润滑装置。
6、机电一体化安全装置。如：油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。
7、电气系统采用P L C控制。
8、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。

卧式液压机安全操作：
1、操作液压机的人已经要通过专业的培训，了解如何进行操作以及知道设备的性能以后才可以独立的操作；
2、在使用之前要先把上面的杂物给清理干净，把液压机杆上的所有污染物都擦干净了；
3、如果要安装模具一定先把电源给断开，不要撞到启动按钮，还有手柄等部件；
4、在安装模具的时候，要调整好模具的位置和相互之间的空隙，不能有单边偏离中心的情况，保证模具已经固定了以后在进行试压作业;
5、液压机在运行之前要先让它空转五分钟，而且要确保油箱里面有足够的油，不能有泄漏的现象，确定各个部件的运行都是正常的以后再运行;
6、对设备进行试压作业，确定它的压力是在正常的工作压力要求下的，运行过程中不会有泄漏的情况;
7、对液压机的工作压力进行调整，不过不能在额定压力的90%以上，先进行试压一件工件，检查通过了以后再进行生产;
8、要及时的对液压机的压力进行调整，确保不会影响到模具以及工件。另外，在施压的时候不能进行敲击，焊割等作业;
9、油压机要远离一些易燃易爆的物品，采取适当的措施来避免火灾危险;
10、在使用好了以后，要将电源断开，同时做好卫生工作，进行清理。
11、工作压力、行程可在规定范围内按工艺要求调节，操作简便。
以上是我公司卧式液压机工作原理，卧式液压机只是我公司生产的产品之一，除此之外公司还生产有四柱液压机、单柱液压机、立式液压机、单臂液压机、双柱液压机等产品，如果您有需要的话可来电咨询或来厂参观考察，欢迎您的光临。咨询电话：0371-64409888
