行星式轮碾搅拌机-结构-技术参数[铭泽机械]

时间:2013-01-31 14:23:13  点击次数:3080

一 、设备概述

  行星式轮碾搅拌机是根据国外先进的轮碾、搅拌设备的优点设计而成的轮碾与搅拌合二为一的机型,具有搅拌效果好,生产效率高,节能效果显著,安装维修方便,密封性好,无环境污染,适应性能强等优点,各项技术指标居国内先进技术水平。其工作程序是电机带动立轴上的行星箱,行星箱两端之下各装有一组搅拌铲,搅拌铲以一定的速度绕立轴作顺时针方向公转,同时两组搅拌铲(每组三块铲板)分别以一定的速度绕各自的轴芯作逆时针方向自转,另外两只碾轮按顺时针方向对不断翻动的物料进行碾压。这种工作方式同时具备了碾压,搓揉,搅拌功能,具有快速均匀,不结团,无死角,能耗低的特点,是国内几种同类机型无法同时具备多种特点于一身的新型轮碾搅拌设备。

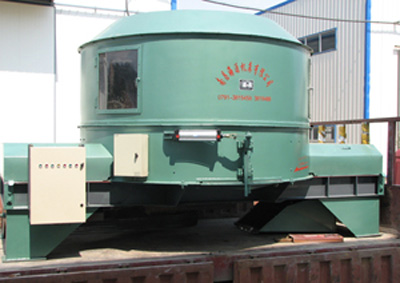

行星式轮碾搅拌机

二 、设备使用范围

  行星式轮碾搅拌机适宜混合粉粒状物料,如耐火泥、粘土、粉煤灰、尾矿砂、炉渣、型砂等,广泛用于蒸压砖、蒸养砖、耐火材料、陶瓷、建材等行业。

三、 设备主要部件

  行星式轮碾搅拌机由机架、变速箱、碾盘、碾轮、行星搅拌铲、加水装置组成。

四、技术参数

型   号 XLH-2500 XLH-2000 XLH-1600 XLH-1200 XLH-800 XLH-500 XLH-300
混合盘规格(mm) Ø3000×450 Ø2900×450 Ø2700×450 Ø2400×450 Ø2200×360 Ø1800×300 Ø1500×340
混合盘容量(L) 2500 2000 1600 1200 800 500 300
碾轮规格(mm)(2件) Ø1000×300 Ø900×280 Ø900X280 Ø760×220 Ø730×230 Ø570×220 Ø480×140
碾轮重量(kg) 1200×2 1000×2 1000X2 800×2 760×2 450×2 250×2
行星搅拌铲数量 2×4 2×4 2×3 2×3 2×3 2×3 2×3
每次投料量(kg) 2500 2000 1600 1200 800 500 300
每拌时间(min) 3-5 3-5 3-5 3-5 3-5 3-5 3-5
电机功率(KW) 45 45 37 22 18.5 15 11
生产能力(t/h) 30 24 20 14 10 6 4
外型尺寸(m) 4.6×3.1×2.6 4.4×2.9×2.6 4.4×2.7×2.6 4×2.4×2.5 4×2.2×2.2 3×1.8×2.0 2.9×1.5×1.7
