时间:2013-01-31 14:24:18 点击次数:8779
一、设备工作原理

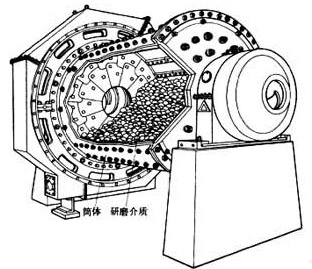

节能球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。 |
二、在蒸压砖生产线中的主要作用
颚式破碎机破碎后的石灰块经斗式提升机提升到石灰块仓,再有振动给料机均匀进入节能球磨机,由球磨机对石灰块进行粉碎、研磨。经过节能球磨机研制的石灰粉经斗式提升机存入石灰粉仓,为下一道工序—搅拌消解做准备。球磨机作为一种通用设备,被广泛用于建材、选矿及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。在蒸压砖生产线中是采用干式球磨机。
三、节能球磨机技术参数
型号 |
筒体内径 (mm) |
筒体长度 (mm) |
筒体转速 (r/min) |
配套电机 |
装球量 (t) |
给矿粒度 |
处理能力 (t/h) |
机器重量 (kg) |
|
功率 (kw) |
转速 (r/min) |
||||||||
900×1800 | 900 | 1800 | 37 | 15 | 970 | 1.8 | ≤15 | 0.5-2 | 3400 |
900×2100 | 900 | 1800/300 | 37 | 18.5 | 970 | 1.73 | ≤15 | 0.4-2 | 3900 |
1200×2000 | 1200 | 200 | 35 | 30 | 970 | 2.81 | ≤25 | 1.1-2.5 | 7780 |
1200×2400 | 1200 | 2400 | 35 | 37 | 980 | 3.52 | ≤25 | 1.3-3.2 | 8650 |
1200×2800 | 1200 | 2400/400 | 35 | 37 | 980 | 4.22 | ≤25 | 1.5-3.7 | 9600 |
1200×4500 | 1200 | 4500 | 35 | 45 | 980 | 5.2 | ≤25 | 2.7-6.79 | 14000 |
1500×3000 | 1500 | 3000 | 29 | 75 | 990 | 6.8 | ≤25 | 3.3-8.2 | 14122 |
1500×3500 | 1500/1200 | 3000/500 | 29 | 75 | 990 | 8.55 | ≤25 | 3.3-8.5 | 15636 |
1500×4500 | 1500 | 4500 | 29 | 90 | 990 | 13 | ≤25 | 4.5-12 | 20000 |
1500×5700 | 1500 | 5700 | 29 | 110 | 990 | 15 | ≤25 | 2.6-14 | 25000 |
1830×3000 | 1830 | 3000 | 24 | 135 | 735 | 13 | ≤25 | 4-15 | 28000 |
1830×4500 | 1830 | 4500 | 24 | 155 | 740 | 15 | ≤25 | 4-19 | 32000 |
2100×3000 | 2100 | 3000 | 22 | 210 | 740 | 19.3 | ≤25 | 6.4-28 | 40780 |
2100×3600 | 2100/1800 | 3000/600 | 22 | 210 | 740 | 22.9 | ≤25 | 7.6-28 | 43454 |
2200×3600 | 2200 | 3600 | 19 | 245 | 740 | 25 | ≤25 | 5.2-32 | 44000 |
2400×3600 | 2400 | 3600 | 18 | 320 | 740 | 32 | ≤25 | 8-38 | 57000 |
2700×3600 | 2700 | 3600 | 18 | 400 | 187.5 | 39 | ≤25 | 11.7-48 | 78000 |
3200×4500 | 3200 | 4500 | 17 | 800 | 167 | 65 | ≤25 | 24-64 | 128000 |
3600×4500 | 3600 | 4500 | 16.4 | 1250 | 167 | 88 | ≤25 | 29-75 | 165000 |
四、产品优越性
1、节能球磨机底座、机体一体化,减少了运输、安装的难度,用户不用再砌水泥墩,直接买回来就能够使用。
2、主轴采用双列向心球面滚子轴承,可降低能耗30%,同时也提高了生产效率。
3、由原来格子式强制排料改为溢流式近代制排料,可提高磨细粒度,处理量可增加15-20%。
4、改变了传统的磨机结构,是生产状态更加平稳,使停机维护、维修的次数大大减少。

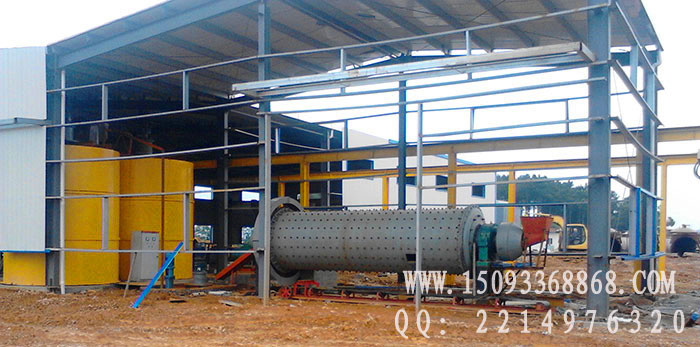

五、安装现场
