铭泽机械全自动液压压砖机详细介绍

作者:铭泽机械  来源:铭泽机械  时间:2014-07-17 15:27:29  点击次数:1630

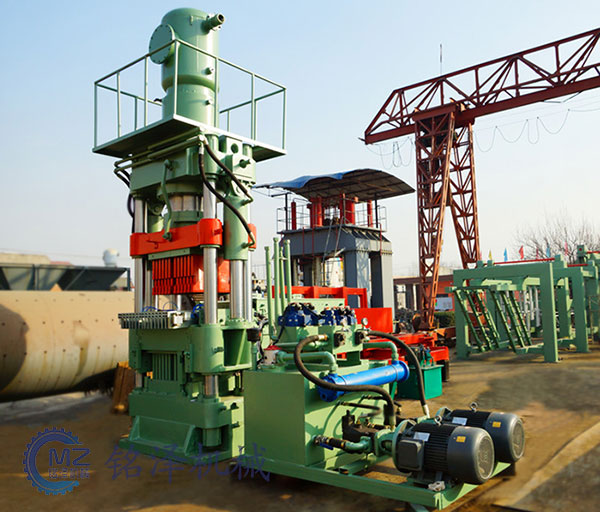

铭泽机械全自动液压压砖由本体(主机)及液压系统两部分组成,压砖机土机部分,它由上横梁、下横梁、四个立柱和十六个内外螺母组成一个封闭架框,枢架承受个部工作载荷。工作油缸固定在下横梁上,工作油缸内装有工作柱塞,它与活动横梁连接。活动横梁以四根立柱为导向,在上下横梁之间往复运动。上模装在活动横梁的下表面上,下模装在下横梁的工作台上。当高压液体进入工作缸后,在工作柱塞上产生很大的压力,并推动柱塞、活动横梁及上模向下运动,使砌体在上模、下模之间产生塑变形。回程油缸固定在下横梁上,其中有回程柱塞,它与活动横梁相连接。回程时,工作油缸为低压,回程油缸为高压,使回程柱塞向上运动,带动活寒横梁回到原始位置,完成一个工作循环。


    液压压砖机工作原理:

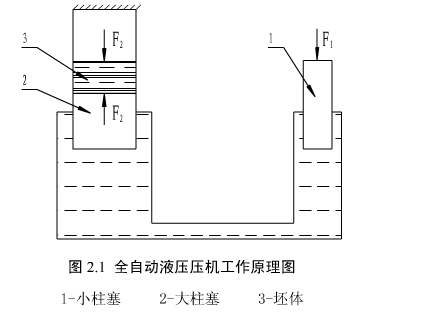

    全自动液压压砖机的工作原理其实可以简化说明为液压机的工作原理。液压机是利用液压压力能来传递能量,以实现各种压力加工艺的机器。液压机根据帕斯卡原理制成。1 小柱塞,在力F1 = 4P/πd2作用下,将经过连接竹迸等值传至人柱塞或活塞2上,使砖坯3受到作用力F2=πD2P/4,所以可得F2=F1(D2/D1),由于D2〉D1,则F2>F1,由此可知,全白动液压压砖机就是利用在小柱塞上的较小作用力F1,可以在大柱寨上产生很人的作用力F2 ,其工作原理图如下所示。

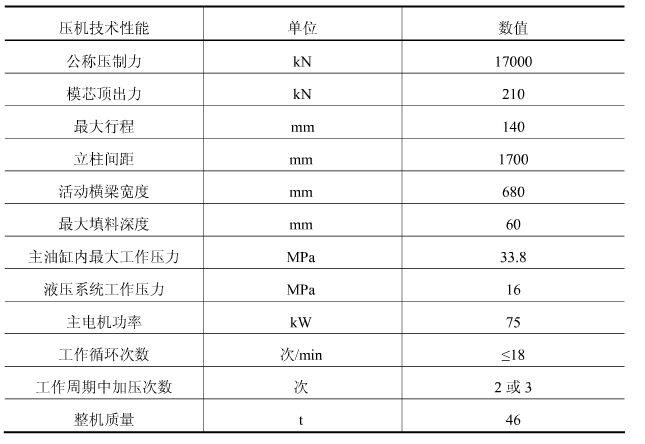

    全自动液压压砖机技术参


    基本参数是全自动液压砖机的基本技术数据,是根据液压机的工艺用途及结构类型来确定的,它反映了液压砖机的工作能力及特点,也基本上定下了它的轮廓尺一寸及本体总重。另外,基本参数也是用户选购时的主要数据。全自动液压压砖机的基本参数有以下内容:

( 1 )公称压力:指液压机名义上能产生的的力量,它反映了液压机的主要工作能力:

( 2 )最大净空距:指活动横梁停在上限位时,从工作台上表面到活动横梁下表面的即离,它反映了液压机在高度方向工作空间的大小;

( 3 )最大行程:指活动横梁能够移动的最大距离,应根据工件成型过程中所要求的工作行程来确定,它直接影响工作缸和回程缸及其柱塞的长度及整个机架的高度;

( 4 )工作台尺寸:指工作台面上可以利用的有效尺寸,它取决于模具的平面尺寸及工艺过程的安排;

( 5 )回程力:滑块返程时所需要的驱动力;

( 6 )活动横梁运动速度:指工作行程速度、空行程速度及回程速度;

( 7 )允许最大偏距:指工件变形阻力接近公称压力所允许的最大偏心值。

    液压压砖机的特点

( l )台面宽,频率快,生产效率高;

( 2 )采用强大的众柱导向,工作精度高:

( 3 )顶出装置采用全液压拉制,液压锁模,操作方便;

( 4 )泵站采用全过滤液压装置,确保液压系统清洁度,降低压机故障率;

( 5 )活动横梁的运动速度由比例插装阀控制,线性位移传感器检测位置,控制精度高,可在任意位置进行速度转换控制;

( 6 )装置为独立辅机,可移开,拆装模具方便;料耙由油马达驱动,速度快,比例阀控制,可在任意位置进行速度转换控制,精度高;

( 7 )大型可编程序控制器,友好的人机界面,丰富的信息提示,操作、调节、维护极为方便。
